摘 要:跟著電力需求的不斷增多,電力系統供電可靠性條目越來越高,許多供電系統已具備兩回或多回供電澄澈。備用電源自動干涉安裝不錯提高供電的可靠性,該類安裝梗概在責任電源因故障斷開后,自動且飛快地將備用電源干涉到責任或將用戶切換到備用電源上。本文先容的AM5SE-B高壓備自投安裝,針對該工程兩市電進線一母聯兩柴發系統特等定制步驟并接入現場原二次回路,對該神志現場已畢分段備投+柴發備投的備自投功能,能大大提高變電站運轉的可靠性、安全性和供電質料,有益于已畢變電站輪廓自動化,已畢無東談主或少東談主值班。
1、神志概況
本神志為在某隊列變電站10kV部分改造工程,神志主要執行為在原保護二次回路中增多備自投安裝甩掉,以已畢在主供電源發生失壓或者故障本事進行備用電源切換,保證艱辛負荷的捏續供電。備自投安裝在隊列神志中有著艱辛的作用,主要體當今以下幾個方面:①供電銜接性與高可靠性:隊列神志對供電銜接性條目高,一朝停電可能會影響指導通訊、戰備換崗等關節任務,備自投安裝不錯在主電源故障時,快速自動切換至備用電源(另沿途進線或者柴油發電機),提高供電的可靠性;②提高濟急反映智力:在突發情況下,主電源可能受損或者被割斷,備自投安裝可憑證預設邏輯自動干涉備用電源,無需東談主工阻難,縮小復原供電時分,保險關節負荷捏續運轉;③誹謗料理老本:備自投安裝減少了東談主工切換電源的責任量,尤其是在多電源的大型基地中,不錯權臣誹謗東談主職責任量,從簡東談主力資源老本;④不憫惻況下供電樣貌切換:
本工程的備自投安裝以及備自投屏柜由安科瑞電氣制造并提供屏柜內接線,中環電氣有限公司認真完成現場剩余改造施工及原二次回路至備自投屏柜的接線。

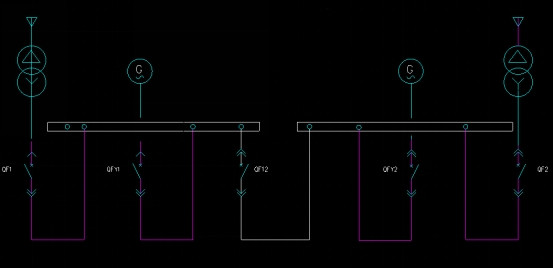

該神志10kV供電系統主要由兩路35kV/10kV站用變進線,一母聯以及兩路柴發進線構成,具體神志一次系統圖已簡化如圖1所示。QF1和QF2為主用進線,平時母聯QF12斷開,兩路站用變進線分列運轉,兩柴發進線QFY1、QFY2動作站用變進線的備用。我司用一臺備自投安裝屏網羅兩路站用變進線、兩路柴發電壓、各斷路器位置及原10kV各進線母聯保護安裝的保護動作信號并集成對5個斷路器的分合閘甩掉出口,已畢對10kV系統的備自投投切甩掉。

圖1 10kV一次系統圖
2、備自投決議
本神志備自投安裝網羅兩路站用變進線電壓電流、兩路柴發進線電壓以及5個斷路器位置,需要已畢的備自投功能如下:

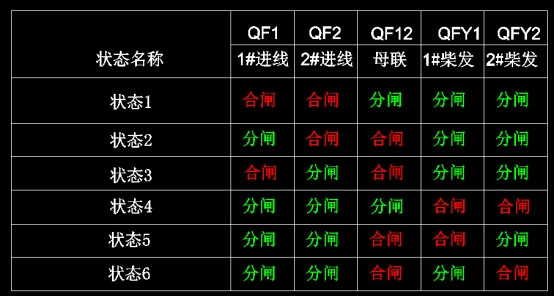

1)平常運轉時,兩路站用變進線QF1、QF2合閘,母聯QF12、和兩路柴發進線QFY1、QFY2分閘,兩路進線分列運轉。當備自投安裝檢測到此時電壓、電流及斷路器位置狀況無誤時,經延時,備自投進入充電狀況。
2)僅進線1電壓極度時
① 當#1站用變極度時,備自投安裝檢測到進線1無壓無流,則斷開#1進線斷路器QF1,然后備自相投母聯斷路器QF12,由#2帶整段母線負載運轉。
② 當備自投安裝檢測到進線1電壓復原,備自投充電準備復原由#1進線供電。充電完成后,備自投斷開母聯斷路器QF12,合上進線1斷路器QF1,復原兩路進線分列運轉。
3)僅進線2電壓極度時
① 當#2站用變極度時,備自投安裝檢測到進線2無壓無流,則斷開#2進線斷路器QF2,然后備自相投母聯斷路器QF12,由#1帶整段母線負載運轉。
② 當備自投安裝檢測到進線2電壓復原,備自投充電準備復原由#2進線供電。充電完成后,備自投斷開母聯斷路器QF12,合上進線2斷路器QF2,復原兩路進線分列運轉。
4)進線1及進線2電壓均極度
① 備自投安裝檢測到進線1和進線2無壓無流時,現場兩柴發自啟動,備自投安裝跳開兩路站用變進線QF1、QF2。
② 證據兩路站用變進線和母聯跳開后,備自投安裝檢測兩路柴發進線電壓:
a. 兩柴發進線均有壓
備自投安裝檢測兩路柴發進線均有壓,備自投安裝判兩路柴發平常啟動,然后備自投安裝合柴發1進線QFY1、柴發2進線QFY2,2026世界杯(中國)由兩柴發分手為I段母線、II段母線負載供電。
市電進線1先復原時,斷開兩路柴發,然后軌范合進線1斷路器和勾通斷路器,由進線1帶整段母線負載運轉;
市電進線2先復原時,斷開兩路柴發,然后軌范合進線2斷路器和勾通柜斷路器,由進線2帶整段母線負載運轉;
市電進線1、市電進線2同期復原時,斷開兩路柴發,然后合進線1、進線2斷路器,復原兩路進線分列運轉。
b. 柴發QFY1有壓,柴發QFY2無壓
備自投安裝檢測QFY1柴發進線有壓,QFY2柴發進線無壓,備自投安裝判1號柴發平常啟動,2號柴發故障,然后備自投安裝合柴發1進線QFY1和母聯QF12,由柴發1供整段母線。
市電進線1先復原時,斷開柴發QFY1,然后合進線1斷路器,由進線1帶整段母線負載運轉;
市電進線2先復原時,斷開柴發QFY1,然后合進線2斷路器,由進線2帶整段母線負載運轉;
市電進線1、市電進線2同期復原時,斷開柴發QFY1和勾通柜斷路器,然后合進線1、進線2斷路器,復原兩路進線分列運轉。
c. 柴發QFY2有壓,柴發QFY1無壓
備自投安裝檢測QFY2柴發進線有壓,QFY1柴發進線無壓,備自投安裝判2號柴發平常啟動,1號柴發故障,然后備自投安裝合柴發2進線QFY2和母聯QF12,由柴發2供整段母線。
米蘭體彩app2026世界杯中國官方下載市電進線1先復原時,斷開柴發QFY2,然后合進線1斷路器,由進線1帶整段母線負載運轉;
市電進線2先復原時,斷開柴發QFY2,然后合進線2斷路器,由進線2帶整段母線負載運轉;
市電進線1、市電進線2同期復原時,斷開柴發QFY2和勾通柜斷路器,然后合進線1、進線2斷路器,復原兩路進線分列運轉。

圖2 備自投運轉狀況表
3、家具決議
該神志是在10kV配電房內新增組屏備自投安裝并接入現場原有甩掉回路中。該配電房10kV系總計有兩路站用變進線,一個勾通及兩路柴發進線,建樹一臺AM5SE-B高壓備自投安裝在廠內坐褥組屏安裝接線,然后到現場后再引電壓、電流及開入量信號和甩掉電源至屏柜端子,并由備自投安裝對5個斷路器進行分合甩掉。同期憑證現場二次旨趣圖繪圖屏柜接線二次圖、端子排,供坐褥組屏和現場接入提供辛苦。

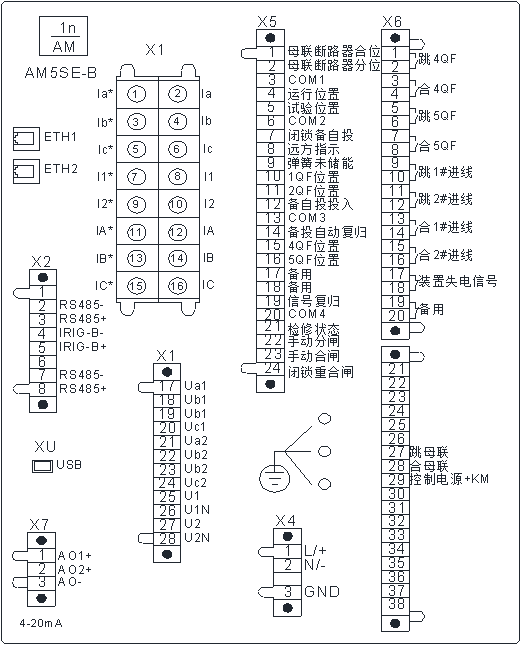

安裝背部端子籌畫決議如圖2.1所示,X1.17~X1.20端子接入進線1電壓,X1.21~X1.24端子接入進線2電壓,X1.25~X1.26端子接入柴發1電壓,X1.27~X1.28接入柴發2電壓。

圖3.1 AM5SE-B備自投安裝背部端子圖
4、屏柜決議及現場調試

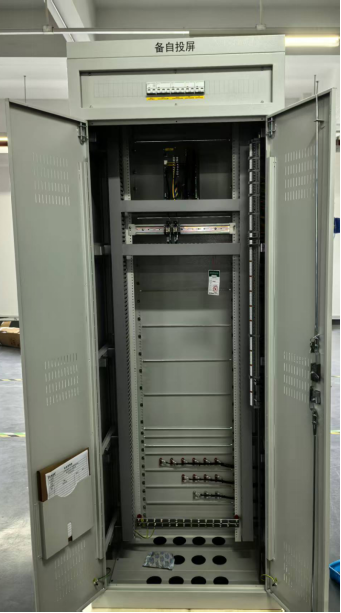

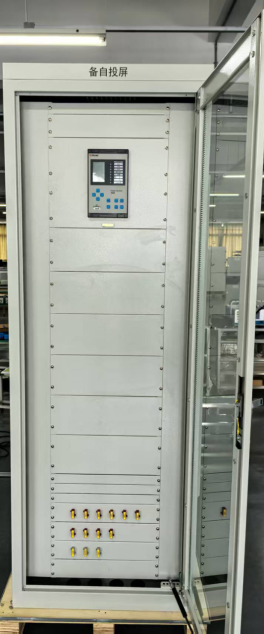

本神志AM5SE-B高壓備自投保護安裝安裝在備自投屏柜上,在廠內組屏完成部分端子接線及預留外引線端子,發往現場后再按圖紙接入電流、電壓、斷路器位置等開入信號并將對應出口接入甩掉的各斷路器分合閘回路。
該決議經由現場測試后,已干涉運轉。


5、結語
我國的電力供應主要依靠國度電網供電,電力缺口也在不斷增多,尤其在用電岑嶺期缺電表象嚴重,為此許多大型企業便自建電廠或配備發電機。備用電源自動干涉安裝,不錯保證電源的不終結供電并提高供電的高可靠性,當前照舊成為當代配電工程中保護和甩掉回路的艱辛部分。本文先容的工程神志使用AM5SE-B高壓備自投保護安裝已畢了不同的供電樣貌的切換。不但提高了供電的可靠性,使系數這個詞配電工程已畢了輪廓自動化,還地誹謗了責任主談主員的服務強度,量入為用東談主力資源。
